電力電工儀器系列 |
|
|

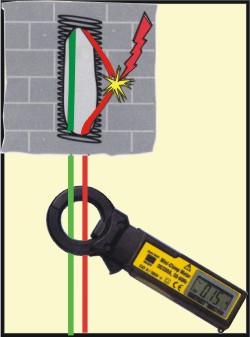

日本高精度鉗形漏電電流錶
SG-140、SG-340超高精度鉗形漏電電流錶，世界最小、最高精精度的鉗形漏電電流錶之一，最新CT技術和數位化技術之集成，採用長期不易生銹的特殊合金，保證常年安定的高精度測試，利用磁性遮罩，幾乎不受外界磁場的影響，使用方法非常簡單：只需將火線、零線一齊鉗住即能測出電器設備洩漏電流量；只需鉗住火線即能測量電器設備用電流量。
技術數據
測試功能：交流漏電電流、線上電流
測度範圍：0~30mA/300mA,30A/300A
量程切換：二量程手動切換
測試精度：（23℃±5℃，80%RH以下時
|
量程 |
分辯率 |
精度 |
|
30/300mA |
0.01mA |
±0.2%rdg±5dgt |
|
30/300A |
0.01A |
0~200A:±1.2%rdg±5dgt |
|
200~250A:-3.0%rdg±5dgt |
|
250~300A:-5.0%rdg±5dgt |
鉗口直徑：Φ40mm
顯示：最大顯示“3200”液晶顯示，附單位記
號
附加功能：電源自動關閉功能
資料保持“DH”標誌點燈，同時保持顯示資料
電池電壓：當電壓降到2.5V~2.7V以下時，標
誌點燈
溢出顯示：“OL”表示
其他顯示：附有棒形圖
採樣速度：約2次/秒（數值）。約12次/秒
（棒形圖）
測試線路電壓：AC
600V以下
耐電壓：AC
2000V/1分鐘（鐵芯~盒之間）
工作溫濕度：0~40℃，80%RH（不結露）
保存溫濕度：-10~60℃，70%RH（不結露）
| |
| |
|
|

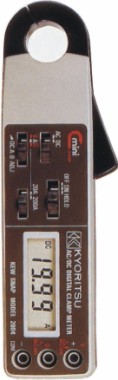

2004/2005數字式鉗形表
技術特點
2004：交直流兩用測試，設有最小解析度0.01A的
AC/DC20A量程，有AC/DC電壓、
電阻量程的多功能設計
2006：具有電壓、絕緣量程的多功能型AC鉗口，
導通蜂鳴功能
2005：交流鉗表，專業高精度型
技術數據
|
型號 |
2004 |
2005 |
|
測
試
範
圍
.
准
確
度 |
交流電流 |
20/200A
±1%rdg±2dgt（20A）(50/60Hz)
±1.5%rdg±4dgt(20A)(40∼1kHz)
±1.5%rdg±4dgt（0∼150A）(50/60Hz)
±2%rdg±5dgt(0∼150A)(40∼1kHz)
±3.5%rdg(150A以上)(40∼1kHz)
|
2/20/200A
±2%rdg±5dgt（2/20A）(50Hz∼1kHz)
±2%rdg±5dgt(200A)(50/60Hz)
±3%rdg±10dgt（200A）(40Hz∼1kHz)
|
|
交流電壓 |
500V
±1.5%rdg±2dgt(50/60Hz)
±2%rdg±4dgt(40Hz∼1kHz)
|
--- |
|
直流電流 |
20/200A
±1%rdg±2dgt（20A）
±1.5%rdg±2dgt(0∼150A)
±3%rdg（150A以上） |
--- |
|
直流電壓 |
200V
±1%rdg±2dgt |
--- |
|
電阻 |
200Ω
±1.5%rdg±2dgt
|
--- |
|
被測導體直徑 |
Φ19mm
max |
Φ19mm
max |
|
頻率範圍 |
DC、40Hz∼1kHz |
40Hz∼1kHz |
|
耐電壓 |
1000V AC一分鐘 |
2200V AC一分鐘 |
|
使用電池 |
單3乾電池R6P（1.5V)×2連續使用可能時間
約40小時
|
單3乾電池R6P（1.5V)×2 |
|
外形尺寸 |
180（L）×54（W）×31（D）mm |
184（L）×54（W）×32（D）mm |
|
重量 |
約170g（含電池） |
約150g（含電池） |
|
附件 |
7066（測試線）
9055（可擕式外殼）
單3乾電池R6P
（1.5V)×2
使用說明書
|
9055（可擕式外殼）
單3乾電池R6P
（1.5V)×2
使用說明書
|
|
可選件 |
8004/8008
（僅AC電流）
8021（僅AC電流）
|
8004/8008
（電流轉換器）
8021（增能器）
|
| |
| |
|
|
|

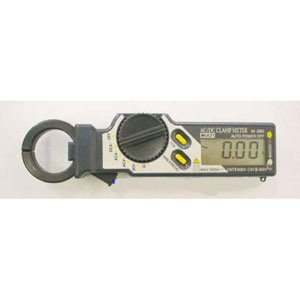

SG-280交直流鉗型表
/直流電壓/抗阻
*交流檢波方式:抽樣式有效值演算
*A/D(類比和數位演算變換):逐次比較式
*表示:最大「9999」液晶表示單位
*量程:交流電流最大AC1000A
直流電流最大DC1000A
直流電壓最大500V
直流電壓最大500V
抗阻最大600Ω
*量程切換:旋轉式按鈕切換
*容許誤差:23℃±5℃
80%RH以下
交流電流(AC)
量
程
精
度
0~600A
±1.5%rdg±8dgt
600.1~999.9A
±3.0%rdg±8dgt
-
直流電流(DC)
量
程
精
度
0~600A
±1.5%rdg±8dgt
600.1~999.9A
±3.0%rdg±8dgt
-
交流電壓(AC===>V)
量
程
精
度
0~500.0V
±1.0%rdg±8dgt
-
直流電壓(DC===>V)
量
程
精
度
0~500.0V
±1.0%rdg±3dgt
-
抗
阻(Ω)
量
程
精
度
0~600.0Ω
±1.0%rdg±3dgt
-
*最大測定導體直徑:Ф30mm
*超出量程表示:「OL」符號出現
*資料保持功能:按下「DH」鍵即可。
*最大值表示功能:按下「MAX」鍵即可顯示測定期間的最大值。
*最小值表示功能:按下「MIN」鍵即可顯示測定期間的最小值。
*0復位調整功能:在DC量程測定時、只需要按下「ADJ」鍵即可輕鬆復位到0。
*測定週期:2次/秒
*電池電壓低下時、出現「B」符號顯示
*自動電源關閉功能:約停止使用後１０分鐘進入自動電源關閉模式。
*使用電路電壓:AC/DC500V以下
*使用溫濕度範圍:0~40℃
80%RH以下
*保存溫濕度範圍:-10~60℃
70%RH以下
(以上為不結霜的環境下)
*耐電壓:CT部和手握部之間AC3700V、1分鐘加電無異常
*安全規格:符合國際IEC1010-1?EMCD標準規格用品
*電源:LR-44X2個(連續使用約12小時)
*消耗電力:約12mW
*外形尺寸:44.5(W)X177(H)X24(D)mm
*附屬品:
鈕扣電池:LR-44.....2個
使用說明書.......1
軟皮包裝盒.......1
產品優點
多功能直流交流測定鉗形電流錶
可以測定最大和最小值
*袖珍迷你型
*符合國際IEC-1010-1.EMCD標準規格產品
|
|
 |
開口鉗頭應用示範
適用於:多芯線,
三相三線
平行線,
排線等 |
|
|
|
|
SGL-31A首創兩頭用專業電流/漏電流鉗表
閉口測量：
漏電流/電流
量程:AC:0.01mA~300A
最高精度:±1.2%±5dgt
鉗口尺寸:φ40mm
開口測量:
交流電流
量程:AC:0.01A~200A
最高精度:±5%
鉗口尺寸:φ20mm
最合適測量普通鉗形表無
法測到的場合,如線排密集
處測量,排線緊貼無法鉗線
的場合.
| |
|
|

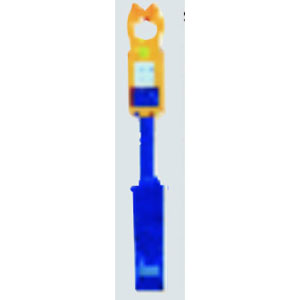

SGH-35A高壓專用電流鉗表
獨特活動自閉式鉗口,叉入或退拔被測電纜方便自如.可伸縮高壓絕緣拉杆方便測試不同高度的高壓電纜，紅外線送測試資料功能將資料安全傳送至手把顯示器，完全將高壓與人隔離，人手不須使用橡皮手套可安全把握。
技術參數
鉗口直徑：φ35mm
應用電壓：80V~10KV
（可定做應用電壓至23KV）
測量範圍：0.01~600A
系統精度：±2.5%±8d
輸出信號：DC100mV
輸出阻抗：10KΩ以下
伸縮拉杆：550~1100mm
使用電源：UM-4
採樣速度：500ms
重
量：800g
工作溫度：0~40℃
保存溫度：-10~60℃
|
|
|
|
|
2300R叉形電流錶
技術特點 符合國際安全規格IEC61010-1
CAT.Ⅲ
300V標準
新開發的開放式感測器，可實現AC/DC電流測試
真有效值測試中，適用於變形波
電壓感知功能可以通電時進行檢測
DC電流量程中有零調節功能，只需按一次可調整為零
自動關機功能
資料保留功能（ACA/DCA）
低消耗電路可節省電池
技術參數
|
測
試
範
圍
.
准
確
度 |
電流測定 |
ACA 0∼100.0A
±2%rdg(50/60Hz)
DCA 0∼±100.0A
±22.0%rdg±5dgt |
|
電壓感知機能
（NCV）*1
|
NCV:不接觸電路判斷電壓的存在與否（普通線、裸線兼用）80V以上電壓檢測時，“Hi”顯示燈閃爍和蜂鳴斷續音 |
|
被測導體直徑 |
最大Φ10mm |
|
峰值係數*2 |
2.5 |
|
最大表示 |
1049計數 |
|
安全規格 |
IEC61010-1 CAT.Ⅲ
3000V
污染度2 |
|
使用電池 |
單4乾電池R03（1.5V)×2 |
|
外形尺寸 |
161（L）×40（W）×30（D）mm |
|
重量 |
約110g（含電池） |
|
附件 |
9113（可擕式外殼）
使用說明書
單4乾電池R03×2 |
*1
電壓感知功能（NCV：Non
Contact Voltage)
不直接接觸電線、電極等可確認有無電壓的功能
（對電纜、插座、熔斷器、電路遮斷器、耐電盤等安全簡單地確認AC電壓的存在與否）
*2
峰值係數
峰值與有效值的比值，表示動態量程的廣闊範圍。
峰值係數是波形極正的正弦波值為1.41，此數值以外的值表示波形不正。
|
|
|
|
|
|
2002電線電纜長度測量儀
產品特點
※ 該產品為德國貝漢公司的專利產品
※ 快速準確測量電線電纜長度的最佳方案
※ 連接電纜兩端即可測出電纜的長度，快速簡便
※ 可測量12種橫截面電纜的長度
,適用於最常用電纜的長度測量
※ 借助於與資料轉換表或參照電纜，可測量其他橫截面電纜的長度
※ 被測電纜長度可達20公里
※
可測量任何金屬材質的其他橫截面的電纜
※
可測量已經鋪設在線路網上的不帶電電纜
技術參數
※
顯示：
4位元半液晶顯示
※
長度測量、解析度：
0－2000m/0.1m；0－20000m/1m
※
精度
：
±(0.6%讀數+1位元）
※
導線截面
：0.75、1.5、2.5、4、6、10、16、25、5、70、120、240平方mm
※
工作電流
：0.42-135mA
※
電源
：
2節9V電池
IEC 6LR61
※
尺寸
：
150×80×43mm
※
重量
：
約1.2kg |
|
|
|
2006/3000電線電纜長度測量儀
產品特點
※ 連接電纜的一端即可測量電纜長度
※ 58種固定量程，適用於最常用電纜的長度測量
※ 87種可變量程，通過用已知長度的電纜進行校準後,可測量任何規格電纜的長度
※
可測量任何金屬材質的其他橫截面的電纜
※
可測量已經鋪設在線路網上的不帶電電纜
※ 電阻測量和通斷測試功能
※ 可判定電纜中導線的斷路或短路故障
※ 可存儲500個測量資料
※ 累計存儲功能，可累加多條相同型號電纜的測量數值
※ RS232標準介面，可向電腦傳輸和處理測量結果
※ 被測電纜長度可達2公里
技術參數
※
顯示：
4位元半液晶顯示、帶背光
※
長度測量/解析度：
0－2000m/0.1m
※
精度：
±(2%讀數+3位元）
※
電阻測量/解析度：
0－2000Ω/0.1Ω
※
精度：
±(2%讀數+5位元）
※
通斷測試：
R<10Ω
※
工作電流：
約1mA
※
電源：
1節9V電池
IEC 6LR61
※
尺寸：
193×91×50mm
※
重量：
約510g
全套產品包括
※
1台2006-3000
型迴響式電纜長度儀
※
2個測試探頭（紅/黑）
※
1個橡膠護套
※
1條測量線（紅/黑）
※
2個鱷魚夾
※
1個儀器包
※
1節9伏電池，IEC
6LR61
※
3張快速指南卡片
※
1本用戶使用手冊
|
|
 |
日本鉗形電流測量鉗 3286
|
最新的鉗形功率表
可以測量單相或三相電力線的電壓、電流、電壓/電流峰值、達20次電壓/電流諧波、多種功率、功率因數、相角、頻率和相位檢測。
測量項目：
電壓，電流，電壓/電流峰值，有功/無功/視在功率
（單相或3相），功率因數，無功率，相位角，頻率，
相位（3相），電壓/電流諧波級次（最高20次）
測量量程:
交流電壓:
150.0 V
∼
600 V, 3
檔量程
交流電流:
20.00
∼
1000 A, 3
檔量程
|
|
|
| |
|
